工作原理:
每座双膛窑有两个窑膛，每个窑膛33个喷煤口。制粉系统磨制的煤粉经收粉装置收集后，落入煤粉仓内储存。煤粉仓下方为瑞德克公司特有的双膛窑煤粉喷吹系统。该系统主要由一套喷吹罐构成，喷吹罐的出口安装有双旋转给料机，双旋转给料机的出口连接两条主管路，其中一条主管路通过管路切换阀再分为2条管路，每条管路通过1个1分16路的分配器分别与对应窑膛的16个喷吹口用耐磨软管连接； 另外一条主管路通过管路切换阀再分为2条管路，每条管路通过1个1分17路的分配器分别与对应窑膛的17个喷吹口用耐磨软管连接；每个窑膛间各工作约12-15分钟交替喷煤，两个窑膛喷煤的间隙有约1分钟的换向时间，在这个时间段用来加料， 保证每次喷吹罐内加料后的煤粉量大于单个窑膛每周期的煤粉量。
系统特点:
喷吹精确度高；喷吹连续、均匀、稳定、不会因为物料性质和炉内压力的波动而受影响；
喷吹平滑无波动，确保了物料在管道内的稳定可靠输送，系统根据管道内压力的变化自动调节给料量，可以有效预防管道的堵塞；
独特的立式旋转计量阀结构设计可以保证系统喷吹的精度，无需靠复杂的仪表组件及控制系统来完成；
喷吹设备整体设计紧凑、动作部件少、操作简单、故障率低、维护方便；
喷吹系统喷吹步骤分为装料、加压、喷吹、泄压四个过程，可随炉况进行相应动作；
喷吹泵下方的双旋转给料机可根据炉况的变化分别进行实时的喷吹量调节；

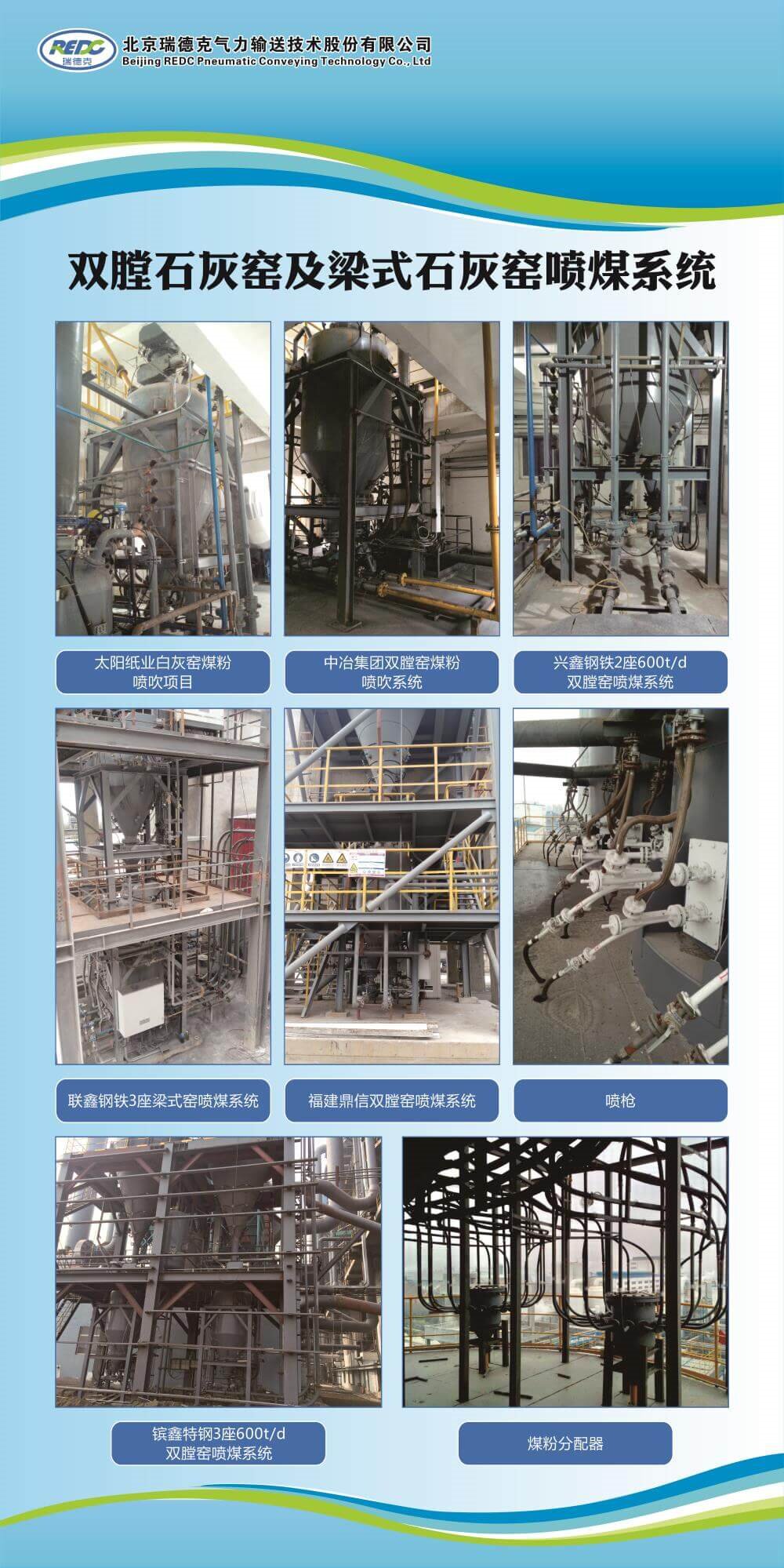

建丰钙业双膛窑喷煤系统
煤粉分配器
喷枪
山东太阳纸业双膛窑喷煤系统
徐钢2座600T双膛窑喷煤系统
中冶集团双膛窑煤粉喷吹系统
福建鼎信双膛窑喷煤系统
联鑫钢铁双膛窑喷煤系统
相关应用
本系统是以空压机为气源，灰槽泵串联在—起集中输送物料的—种浓相气力输送系统
本系统采用空压机作为动力气源，每套系统包括两台输送泵，正常工作时两台输送泵可交替给料，一台输送泵给料时， 另—台输送泵排气、加料和加压
系统在炉前设置分配器，可实现1路主管对多个风口的喷吹
